The Hidden Powerhouse: Découvrir le monde des moteurs pneumatiques à déplacement positif

I. Introduction

UN. Hook: la puissance de l'air comprimé

Dans le monde de l'automatisation industrielle et des machines spécialisées, le rugissement d'un moteur puissant ou le bourdonnement d'un moteur électrique occupe souvent le devant de la scène. Pourtant, tranquillement et efficacement, une autre force est en jeu depuis des décennies, offrant des avantages uniques où les sources d'énergie conventionnelles échouent: la puissance de l'air comprimé. Ce milieu invisible, mais puissant, conduit une classe d'appareils appelés moteurs pneumatiques, servant de héros méconnus dans d'innombrables applications.

B. Que sont Moteurs pneumatiques à déplacement positif ?

A Moteur pneumatique de déplacement positif est un dispositif mécanique qui convertit l'énergie de l'air comprimé en mouvement rotatif mécanique. Contrairement aux moteurs à air de style turbine qui reposent sur le flux dynamique d'air sur les lames, les moteurs de déplacement positifs fonctionnent sur un principe volumétrique. Ils piègent un volume fixe d'air comprimé, lui permettent de se développer, puis l'épuisent, en utilisant le différentiel de pression résultant pour créer un mouvement rotatif continu. Cette différence fondamentale leur donne des caractéristiques et des avantages distincts, en particulier dans des environnements exigeants.

C. Brève histoire et évolution

Le concept d'utilisation de l'air comprimé pour la puissance remonte à des siècles, avec des applications précoces dans l'exploitation minière et la tunneling. Le développement de moteurs pneumatiques pratiques a gagné du terrain au XIXe siècle, entraîné par la nécessité de sources d'énergie plus sûres et plus robustes dans des conditions dangereuses où les étincelles des moteurs électriques ont posé un risque important. Au fil du temps, les conceptions sont passées de simples mécanismes à piston vers des moteurs de plines et de vitesse plus sophistiqués, chacun offrant des profils de performance spécifiques adaptés à un élargissement des applications industrielles et spécialisées.

D. Présentation des applications d'importance et communes

Les moteurs pneumatiques à déplacement positif sont indispensables dans les industries où la sécurité, la durabilité et le contrôle précis sont primordiaux. On trouve couramment des outils à main d'alimentation dans la fabrication, des palans dans la manutention des matériaux, des mélangeurs dans les usines chimiques et des équipements spécialisés dans les installations médicales et de transformation des aliments. Leur sécurité inhérente dans les atmosphères explosives et leur capacité à caler sans dommages en font un choix préféré dans de nombreux contextes opérationnels difficiles.

E. Portée de l'article et ce que le lecteur apprendra

Cet article se plongera dans les principes fondamentaux régissant les moteurs pneumatiques de déplacement positif, explorera leurs différents types, mettent en évidence leurs principaux avantages et limitations et détaillent leurs diverses applications. Nous couvrirons également les critères de sélection essentiels et les pratiques de maintenance, se terminant par un aperçu des tendances futures de cette technologie vitale.

Ii Fondamentaux du fonctionnement du moteur pneumatique

A. Air comprimé comme source d'énergie

1. Propriétés de l'air comprimé pertinent pour les moteurs: L'air comprimé agit comme le liquide de travail, stockant l'énergie potentielle qui est convertie en énergie cinétique. Ses propriétés clés pour le fonctionnement du moteur incluent sa compressibilité (permettant le stockage d'énergie), sa capacité à se développer (entraînant le moteur) et sa viscosité relativement faible (facilitation du flux).
2. Rôle de la pression de l'air et de l'écoulement: Les performances d'un moteur pneumatique dépendent directement de la pression d'air et du débit fourni. La pression dicte la force disponible pour conduire le moteur, tandis que le débit (volume d'air par unité de temps) détermine la vitesse du moteur. Une pression plus élevée entraîne généralement un couple plus élevé et un débit plus élevé entraîne une vitesse plus élevée.

B. Principe de déplacement positif expliqué

1. Comment un volume fixe d'air est piégé et étendu: Le cœur du déplacement positif réside dans la conception du moteur, qui crée des chambres scellées. L'air comprimé entre dans ces chambres, poussant un élément mobile (comme une palette ou un piston). Au fur et à mesure que l'élément se déplace, le volume de la chambre augmente, permettant à l'air de se développer et de transférer son énergie. Une fois que l'air a fait son travail, il est épuisé et le cycle se répète. Ce "déplacement positif" garantit qu'un volume spécifique d'air est utilisé dans chaque cycle, fournissant un mouvement prévisible et contrôlé.
2. Comparaison avec d'autres types de moteurs (par exemple, les turbines - brièvement): Contrairement aux turbines pneumatiques, qui utilisent l'écoulement continu d'air pour faire tourner un rotor (similaire à un moulin à vent), les moteurs de déplacement positifs s'appuient sur des volumes discrets d'air agissant sur des pièces mobiles. Cela les rend généralement plus efficaces à des vitesses plus faibles et capables de couples de départ plus élevés par rapport aux turbines de taille similaire.

C. Composants clés (général)

Bien que les conceptions spécifiques varient, la plupart des moteurs pneumatiques de déplacement positif partagent des composants essentiels communs:

1. Rotor / arbre: Le composant rotatif central qui convertit la force linéaire de l'air en expansion dans le mouvement de rotation, fournissant une puissance à la sortie.
2. Logement: Le boîtier externe qui entoure tous les composants internes, fournissant une intégrité structurelle et contenant l'air comprimé.
3. Ports d'entrée / d'échappement: Les ouvertures à travers lesquelles l'air comprimé pénètre dans le moteur et l'air dépensé sont expulsés.
4. Éléments d'étanchéité: Des composants comme les joints toriques, les joints et l'usinage précis qui empêchent les fuites d'air entre les chambres et assurent un fonctionnement efficace.

Iii. Types de moteurs pneumatiques à déplacement positif

Les moteurs pneumatiques de déplacement positif sont disponibles dans plusieurs configurations, chacune adaptée à différentes applications en fonction de leurs caractéristiques de fonctionnement uniques.

A. Motors de palette

1. Description et construction: Les moteurs de palette sont constitués d'un rotor cylindrique monté excentrique dans un boîtier cylindrique plus grand. Les aubes rectangulaires sont installées dans des fentes radiales dans le rotor.
2. Comment ils fonctionnent: Alors que l'air comprimé entre dans le moteur, il pousse contre les aubes, les forçant vers l'extérieur contre le mur de logement en raison de la force centrifuge. L'air se développe ensuite dans les chambres en forme de croissant formées entre le rotor, les aubes et le boîtier, provoquant le rotor. Au fur et à mesure que le rotor tourne, les aubes glissent dans leurs fentes et l'air usé est épuisé.
3. Avantages: Les moteurs de palets sont compacts, offrent un bon couple de départ, sont facilement réversibles en modifiant la direction du flux d'air et peuvent fonctionner à des vitesses relativement élevées.
4. Inconvénients: Ils sont susceptibles de porter les aubes et les logements dus à la friction, et une fuite d'air peut se produire si les joints se dégradent, conduisant à une efficacité réduite.
5. Applications courantes: Les outils à main largement utilisés comme les broyeurs, les exercices, les tournevis et les clés d'impact en raison de leur taille compacte et de leur rapport puissance / poids élevé.

B. moteurs de piston

Les moteurs à piston sont généralement plus robustes et offrent un couple plus élevé à des vitesses plus basses.

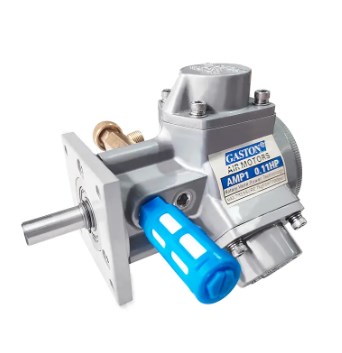

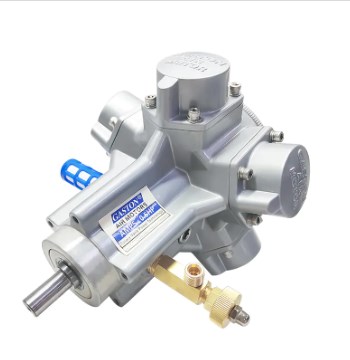

1. Motors de piston radial:
   1. Description et construction: Ces moteurs comportent plusieurs pistons (généralement de 3 à 6 ou plus) disposés radialement autour d'un vilebrequin central.
   2. Comment ils fonctionnent: L'air comprimé est dirigé séquentiellement à chaque piston, le forçant vers l'extérieur. Ce mouvement linéaire est converti en mouvement rotatif par le vilebrequin, similaire à un moteur à combustion interne.
   3. Avantages: Les moteurs à piston radiaux sont connus pour leur sortie de couple élevé, leur excellente performance à basse vitesse et leur construction robuste. Ils sont très durables et peuvent gérer les charges lourdes.
   4. Inconvénients: Ils ont tendance à être plus grands et plus lourds que les moteurs de palets pour une puissance donnée et sont généralement plus complexes dans la conception.
   5. Applications courantes: Idéal pour les applications nécessitant un couple élevé et un contrôle précis à des vitesses plus faibles, telles que les palans, les treuils, les mélangeurs et les grandes machines industrielles.
2. Moteurs à piston axial (moins communs pour pneumatique):
   1. Brève description: Bien que plus répandus dans les systèmes hydrauliques, les conceptions de pistons axiales pour les moteurs pneumatiques existent mais sont moins courantes. Ils impliquent généralement des pistons disposés parallèles à l'arbre d'entraînement, agissant sur une plaque de boucle ou une plaque oscillante pour générer un mouvement rotatif.

C. Gear Motors

1. Description et construction: Les moteurs à engrenages pneumatiques se composent généralement de deux engrenages de maillage (externes ou internes) enfermés dans un boîtier.
2. Comment ils fonctionnent: L'air comprimé pénètre dans le moteur et est piégé dans les poches entre les dents d'engrenage et le boîtier. Au fur et à mesure que les engrenages tournent, l'air est transporté, puis libéré à travers le port d'échappement. Le flux continu de l'air dans et hors de ces poches crée la force de rotation.
3. Avantages: Les moteurs de vitesse sont simples dans la conception, très robustes et généralement bien adaptés aux applications à grande vitesse. Ils sont moins enclins à porter que les moteurs de moule dans certaines conditions.
4. Inconvénients: Ils offrent généralement un couple de démarrage plus bas par rapport aux moteurs de ponts ou de pistons et peuvent être moins efficaces à des vitesses très basse.
5. Applications courantes: Utilisé dans les applications nécessitant une vitesse cohérente et un couple modéré, tels que les disques de convoyeur, les petites pompes et certains équipements de mélange.

D. moteurs de diaphragme (moins commun comme rotatif, plus pour l'actionnement linéaire)

Bien que utilisés principalement pour l'actionnement linéaire (par exemple, dans les vannes ou les pompes), certains moteurs à diaphragme rotatif existent. Ils utilisent la déviation d'un diaphragme flexible pour conduire un mécanisme qui traduit le mouvement linéaire en mouvement rotatif. Ceux-ci sont moins courants comme sources de puissance rotative primaire mais illustrent le principe de déplacement positif.

Iv. Caractéristiques et avantages clés

Les moteurs pneumatiques à déplacement positif offrent plusieurs avantages convaincants qui en font le choix préféré dans des contextes industriels spécifiques.

A. Sécurité dans les environnements dangereux

1. Opération sans scénario: Contrairement aux moteurs électriques, les moteurs pneumatiques n'utilisent pas d'électricité et ne génèrent donc pas d'étincelles pendant le fonctionnement. Il s'agit d'une caractéristique de sécurité critique dans les environnements contenant des gaz inflammables, des vapeurs ou de la poussière.
2. Nature résistante à l'explosion: Leur conception inhérente les rend intrinsèquement sûrs pour une utilisation dans les atmosphères explosives (classées comme zones ATEX ou équivalentes), réduisant considérablement le risque d'allumage.

B. Ratio de puissance / poids élevé

Les moteurs pneumatiques peuvent fournir une puissance substantielle par rapport à leur taille et à leur poids, ce qui les rend idéales pour les outils et les applications portables où l'espace et le poids sont des considérations critiques.

C. Démarrage, arrêt et inversion instantanés

Ils peuvent commencer, s'arrêter et inverser la direction presque instantanément simplement en contrôlant l'alimentation en air. Cette réponse rapide est cruciale pour les applications nécessitant des mouvements rapides et précis.

D. Contrôle de vitesse et de couple variable

1. Affiche simple de l'alimentation aérienne: La vitesse et le couple d'un moteur pneumatique peuvent être facilement contrôlés en régulant la pression et l'écoulement de l'air entrant. Cela peut être réalisé avec des vannes simples, offrant un fonctionnement flexible et intuitif.

E. Protection de surcharge (calage sans dommages)

Un avantage significatif est leur capacité à caler dans des conditions de surcharge sans subir de dommages. Lorsque la charge dépasse la capacité de couple du moteur, elle s'arrête simplement. Une fois la surcharge retirée, il peut reprendre le fonctionnement sans nécessiter de réinitialisation ou de réparation, contrairement aux moteurs électriques qui peuvent surchauffer et s'éteindre.

F. durabilité et robustesse

1. Tolérance aux environnements sévères (poussière, chaleur, humidité): Les moteurs pneumatiques sont intrinsèquement robustes et peuvent résister à des conditions de fonctionnement sévères, y compris des températures élevées, des environnements poussiéreux et une humidité élevée, ce qui pourrait compromettre les moteurs électriques.

G. Fonctionnement frais (l'expansion de l'air refroidit le moteur)

À mesure que l'air comprimé se développe dans le moteur, il provoque un effet de refroidissement. Cela signifie que les moteurs pneumatiques fonctionnent généralement plus frais que les moteurs électriques, réduisant le risque de surchauffe et de prolongation de leur durée de vie, en particulier en fonctionnement continu.

V. Inconvénients et limitations

Malgré leurs nombreux avantages, les moteurs pneumatiques à déplacement positif sont également livrés avec certaines limitations qui doivent être prises en compte.

A. Efficacité énergétique

1. Efficacité plus faible par rapport aux moteurs électriques: Généralement, les moteurs pneumatiques sont moins économes en énergie que leurs homologues électriques. Le processus de compression de l'air lui-même consomme une quantité importante d'énergie, et il y a des pertes inhérentes dans le fonctionnement du moteur.
2. Consommation d'air comprimé élevée: Pour fournir de l'énergie, ces moteurs nécessitent une alimentation continue et substantielle d'air comprimé, qui peut être coûteux pour générer et entretenir.

B. niveaux de bruit

Les moteurs pneumatiques peuvent être assez bruyants pendant le fonctionnement, principalement en raison de l'échappement rapide de l'air comprimé. Les silencieux et les silencieux sont souvent nécessaires pour atténuer ce problème, en particulier dans les environnements intérieurs.

C. Exigences de qualité de l'air

1. Besoin d'air filtré et lubrifié: Pour des performances optimales et une longévité, les moteurs pneumatiques nécessitent de l'air comprimé propre, sec et souvent lubrifié. Les contaminants comme l'humidité, la saleté et l'huile peuvent provoquer une usure, une corrosion et des blocages.
2. Impact des contaminants: Une mauvaise qualité de l'air entraîne une maintenance accrue, une efficacité réduite et une défaillance prématurée des composants du moteur.

D. Gestion de l'air d'échappement

1. Potentiel de bruit et de brume à l'huile: L'air épuisé peut être fort et, si l'alimentation à air est lubrifiée, peut libérer une brume d'huile dans l'environnement, qui peut nécessiter des systèmes de ventilation ou de collecte.

E. Coût de l'infrastructure aérienne comprimée

La mise en œuvre d'un système pneumatique nécessite un investissement dans les compresseurs d'air, les sécheurs, les filtres, les régulateurs et la tuyauterie de distribution, ce qui peut être un coût initial et continu important.

Vi. Applications de moteurs pneumatiques à déplacement positif

La combinaison unique de sécurité, de puissance et de contrôle offerte par des moteurs pneumatiques à déplacement positif les rend indispensables dans un large éventail d'industries et d'applications.

A. outils industriels

Ce sont les chevaux de bataille de nombreux ateliers et chaînes de montage, alimentation:

• Broyeurs: Pour l'élimination et la finition des matériaux.
• Exercices: Pour un trou de trou précis.
• Clées d'impact: Pour la fixation et le relâchement élevés.
• Tournevis: Pour les tâches d'assemblage nécessitant un couple contrôlé.

B. Manipulation des matériaux

Leur nature robuste et leur capacité à gérer les charges lourdes les rendent idéales pour:

• Soints de palans: Pour soulever et abaisser les objets lourds en toute sécurité.
• Treuils: Pour tirer et positionner les charges.
• Convoyeurs: Pour la conduite des systèmes de transport de matériaux.

C. Mélange et agitation

La caractéristique non sappée est cruciale dans les environnements avec des matériaux inflammables:

• Mélangeurs de peinture: Assurer la cohérence uniforme sans risque d'allumage.
• Agitateurs chimiques: Magniseur de substances corrosives ou volatiles en toute sécurité.

D. Industrie des aliments et des boissons

Leur capacité à résister à la lavage et à fonctionner dans des conditions stériles est très appréciée:

• Capacités de lavage: Moteurs conçus pour résister à l'eau et aux agents de nettoyage.
• Environnements stériles: Utilisé dans le traitement et l'emballage où l'hygiène est primordiale.

E. Exploitation et construction

Leur durabilité et leur résistance aux conditions difficiles sont essentielles: leur durabilité: leur durcisse:

• Robustesse dans des conditions difficiles: Opérant de manière fiable dans des environnements poussiéreux, humides et robustes.

F. Medical et Pharmaceutique

Les propriétés et la sécurité non magnétiques sont essentielles pour les applications sensibles:

• Stérilisation: Peut être stérilisé pour une utilisation dans les dispositifs médicaux.
• Propriétés non magnétiques: Sûr pour une utilisation près des machines IRM et d'autres équipements électroniques sensibles.

G. Industrie automobile

Des chaînes de montage aux ateliers de réparation, ils sont utilisés pour diverses tâches nécessitant une puissance et un contrôle fiables.

Vii. Critères de sélection pour les moteurs pneumatiques

Le choix du bon moteur pneumatique consiste à évaluer plusieurs facteurs clés pour garantir des performances et une longévité optimales pour une application donnée.

Viii. Entretien et dépannage

Un bon entretien est crucial pour assurer la fiabilité et l'efficacité à long terme des moteurs pneumatiques à déplacement positif.

A. Lubrification régulière

La plupart des moteurs pneumatiques nécessitent une lubrification, souvent à travers un lubrifiant en ligne qui ajoute une belle brume d'huile à l'air comprimé. Les contrôles réguliers et les recharges du lubrifiant sont essentiels.

B. Filtration et réglementation de l'air

Assurez-vous que l'alimentation à air comprimé est correctement filtrée pour éliminer les contaminants (saleté, rouille, humidité) et régulée à la pression de fonctionnement correcte. Les filtres doivent être nettoyés ou remplacés régulièrement.

C. Inspection pour l'usure

Inspectez périodiquement le moteur pour des signes d'usure sur des composants comme les aubes, les pistons, les roulements et les phoques. Résoudre tout problème rapidement pour éviter d'autres dommages.

D. Problèmes et solutions courantes

• Perte de puissance: Pourrait être due à une pression / débit de l'air insuffisant, à des composants internes usés (par exemple, des aubes, des joints) ou des filtres à air obstrués.
• Consommation d'air excessive: Indique souvent une fuite d'air interne due à des joints usés ou à des composants endommagés.
• Surchauffe: Bien que rares, cela peut se produire si le moteur est surchargé en continu ou si la lubrification est insuffisante.
• Bruit: Peut indiquer des roulements usés, des composants mal alignés ou simplement la nécessité d'un silencieux plus efficace.

Ix. Tendances et conclusions futures

A. avancées en matière d'efficacité et de matériaux

Des recherches en cours se concentrent sur l'amélioration de l'efficacité énergétique des moteurs pneumatiques grâce à des conceptions avancées, à de meilleures technologies d'étanchéité et à l'utilisation de nouveaux matériaux à faible friction. Cela vise à réduire la consommation d'air comprimé et à les rendre plus compétitifs avec les moteurs électriques dans un plus large éventail d'applications.

B. Intégration avec les systèmes de contrôle

Les moteurs pneumatiques modernes sont de plus en plus intégrés à des systèmes de contrôle sophistiqués, y compris des vannes et des capteurs proportionnels, permettant une vitesse, un couple et un contrôle de position plus précis. Cela améliore leur polyvalence dans les processus automatisés.

C. pertinence continue dans les applications de niche

Malgré la montée des disques électriques, les moteurs pneumatiques à déplacement positif continueront de tenir une place vitale dans des applications de niche où leur sécurité inhérente, leur robustesse et leur capacité à fonctionner dans des environnements sévères ou dangereux restent sans précédent.

D. Résumé des avantages clés et de leur valeur durable

En résumé, les moteurs pneumatiques de déplacement positif offrent un mélange unique de sécurité, de densité de puissance, de contrôle instantané et de durabilité. Leur capacité à fonctionner sans étincelles, résiste aux conditions difficiles et à la décroche sans dommages, ce qui les rend indispensables dans des industries allant de la fabrication et de la construction à la transformation médicale et alimentaire.

E. Réflexions finales sur le rôle des moteurs pneumatiques dans l'industrie moderne

Bien qu'ils ne soient peut-être pas aussi universellement visibles que les moteurs électriques, les moteurs pneumatiques de déplacement positif témoignent de l'ingéniosité de l'ingénierie. Ils continuent d'être une solution fiable, puissante et sûre pour les tâches critiques, prouvant que la puissance simple mais efficace de l'air comprimé reste la pierre angulaire de la capacité industrielle moderne. À mesure que la technologie progresse, ces moteurs continueront probablement d'évoluer, devenant encore plus efficaces et intégrés, garantissant leur rôle durable dans un paysage industriel diversifié et exigeant.
